Sostegno articolato per cilindri senza stelo serie OPL Clevis mounting for rodless cylinders OPL

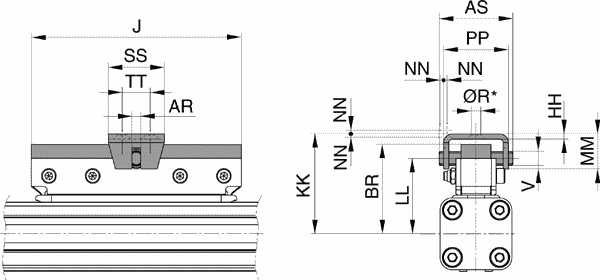

* : n. 2 fori [nr. 2 bores]
alesaggio bore
sigla part number
16
21054
25
21055
32
21056

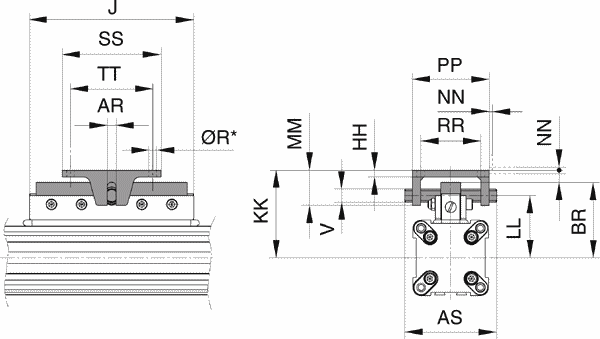

* : n. 4 fori [nr. 4 bores]
alesaggio bore
sigla part number
40
21057
50
21058
63
21059
80
21060
ø
J
øR
V
AR
AS
BR
HH
KK
LL
MM
NN
PP
RR
SS
TT
16
76
4.5
5
3
28
34
2
38
29
13
1.5
25
-
20
10
25
120
5.5
8
5
42
51
3
57
43
20
1.5
37
-
32
16
32
160
6.6
12
8
55
65.5
4
74
54.5
30
3
44
-
60
40
40
150
7
12
8
84
69
6
80
57
32
3.5
70
55
90
75
50
180
7
12
8
84
77
6
88
65
32
3.5
70
55
90
75
63
220
9
16
10
90
98
8
112.5
83
40
3
90
70
120
100
80
280
11
20
13
110
118
8
137.5
101
48
4
110
85
150
125
Se si usa una guida esterna, eventuali deviazioni di parallelismo possono dare luogo a sforzi meccanici sul pistone. Ciò si può evitare utilizzando un sostegno articolato che consente libertà di movimento nelle forme seguenti:
- Oscillazione nella direzione del movimento
- Compensazione verticale
- Oscillazione laterale
- Compensazione orizzontale
When external guides are used, parallelism deviations can lead to mechanical strain on the piston.
This can be avoided by the use of a clevis mounting.
Freedom of movement is provided as follows:
- Tilting in direction of movement
- Vertical compensation
- Tilting sideways
- Horizontal compensation

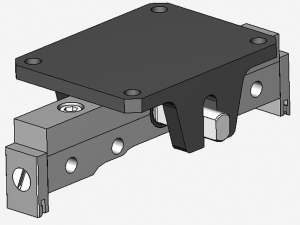

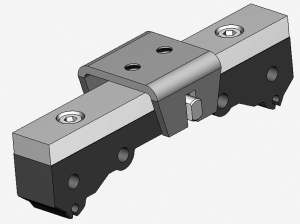

Sostegno articolato
