logo Piedino in alluminio anodizzato
per cilindri senza stelo serie OPL-KF
End cap foot mounting (anodized aluminium) for OPL-KF

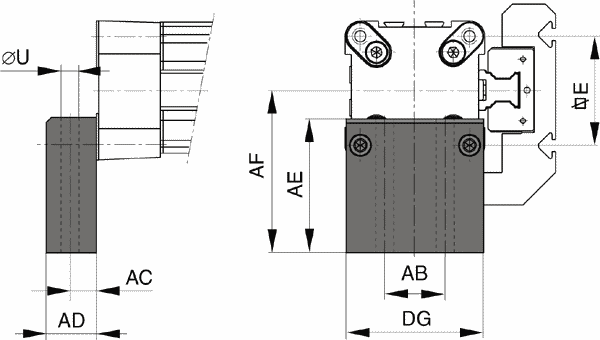

disegno



foto


alesaggio
bore 		sigla
part number
40 4010
50 5010


ø AE AF
40 24 38
50 30 48

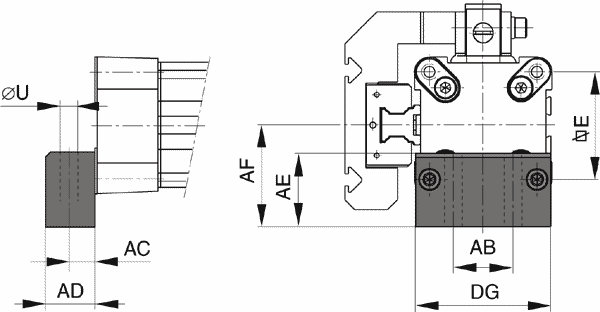

disegno



alesaggio
bore 		sigla
part number
40 20340
50 20350


ø AE AF
40 56 70
50 54 72

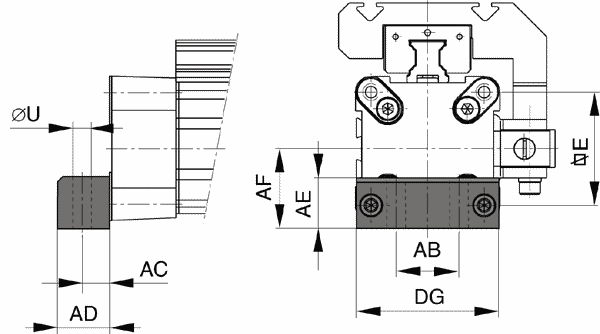

disegno



alesaggio
bore 		sigla
part number
40 20338
50 20349


ø AE AF
40 37 51
50 39 57


ø E øU AB AC AD DG
40 54 9 30 12.5 24 68
50 70 9 40 12.5 24 86


Materiale: alluminio anodizzato.
I codici di ordinazione si riferiscono a una coppia di piedini.

Material: anodized aluminium.
The foot mountings are supplied in pairs.
