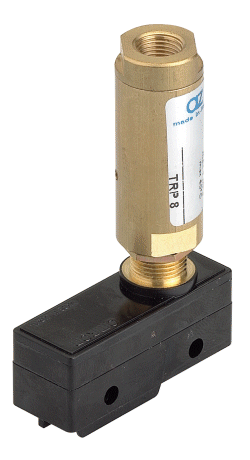

TRP 8

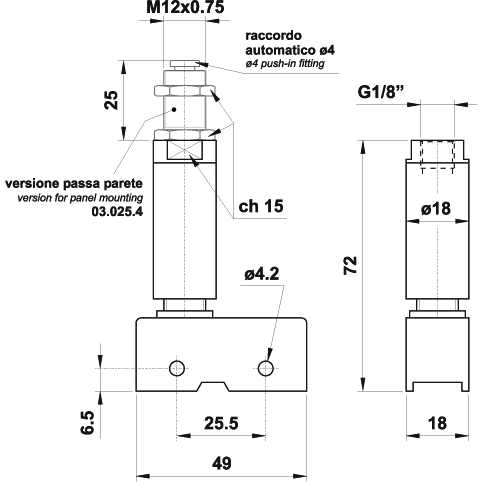

versione standard: 03.016.4
versione passa parete con raccordo automatico ø4: 03.025.4
AUTOCAD ver 14. DWG

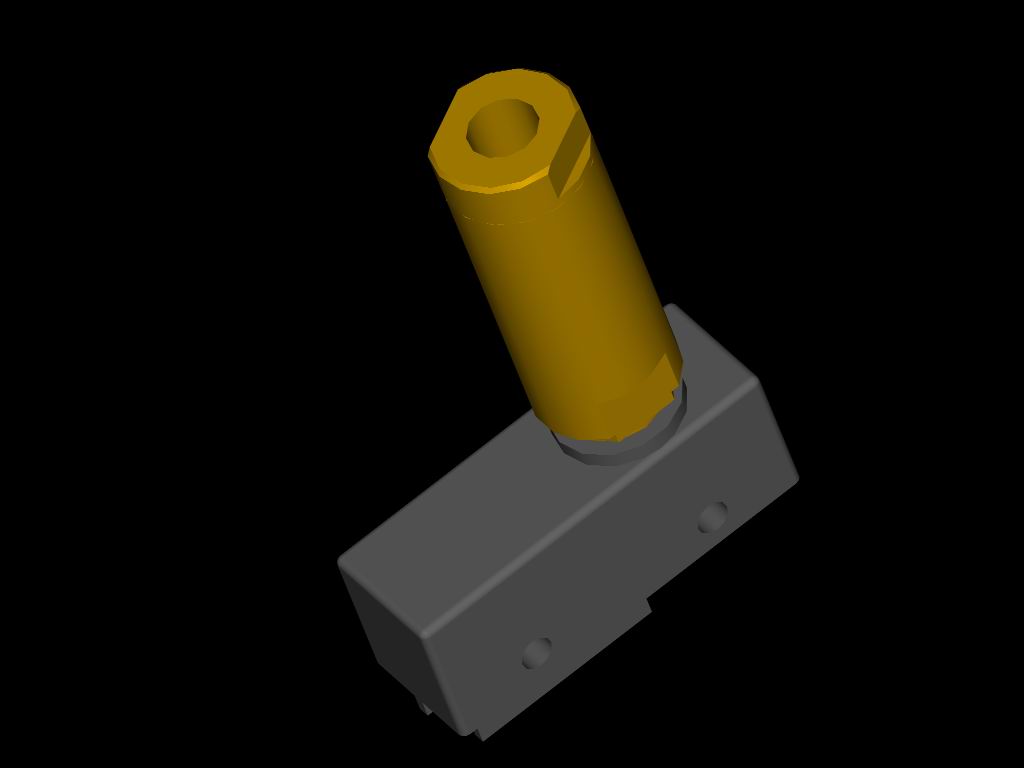

JPG
ACIS - SAT
STEP
Dati tecnici
Attacchi: G1/8"
Temperatura di esercizio: max +60°C
Pressione di esercizio: 1 ... 10 bar
Fluido: Aria filtrata 50µ con o senza lubrificazione
Durata cicli: 10.000.000
Frequenza massima (cicli/ora): 6000
Grado di isolamento IP con protezione montata: IP 40
Tensione di isolamento: 250 V ~
Corrente nominale termica: 16 A
Protezione contro i corto circuiti (fusibile): 16 A
Parametri di impiego
DC
V
24
125
250
A
6
1.1
0.4
AC 50-60 Hz
V
24
120
250
A
7
6
5
Permette di trasformare un segnale pneumatico in un segnale elettrico. L'interruttore dispone sia del contatto normalmente aperto sia di quello normalmente chiuso.
Il trasduttore è fornito con il cappuccio di protezione per il contatto elettrico.
