AZ Pneumatica. FR 3-08-30-S; FR 3-08-05-S

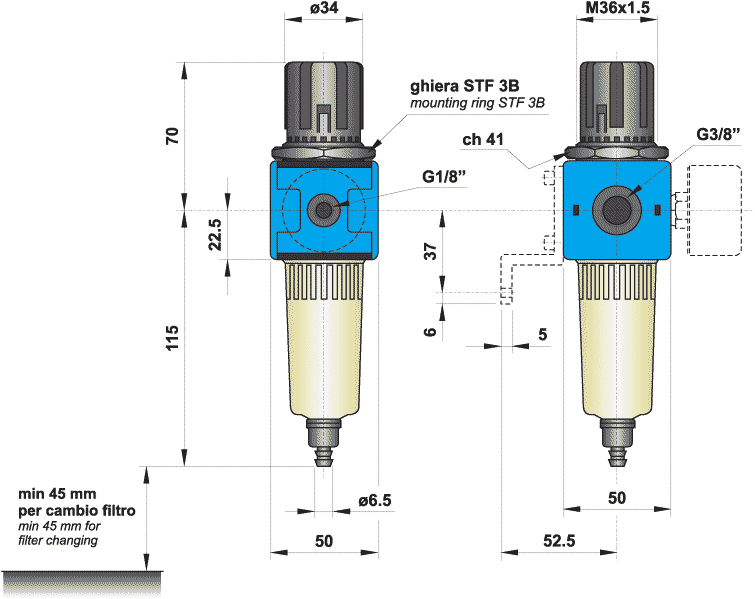

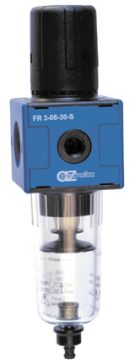

FR 3-08-30-S
FR 3-08-05-S

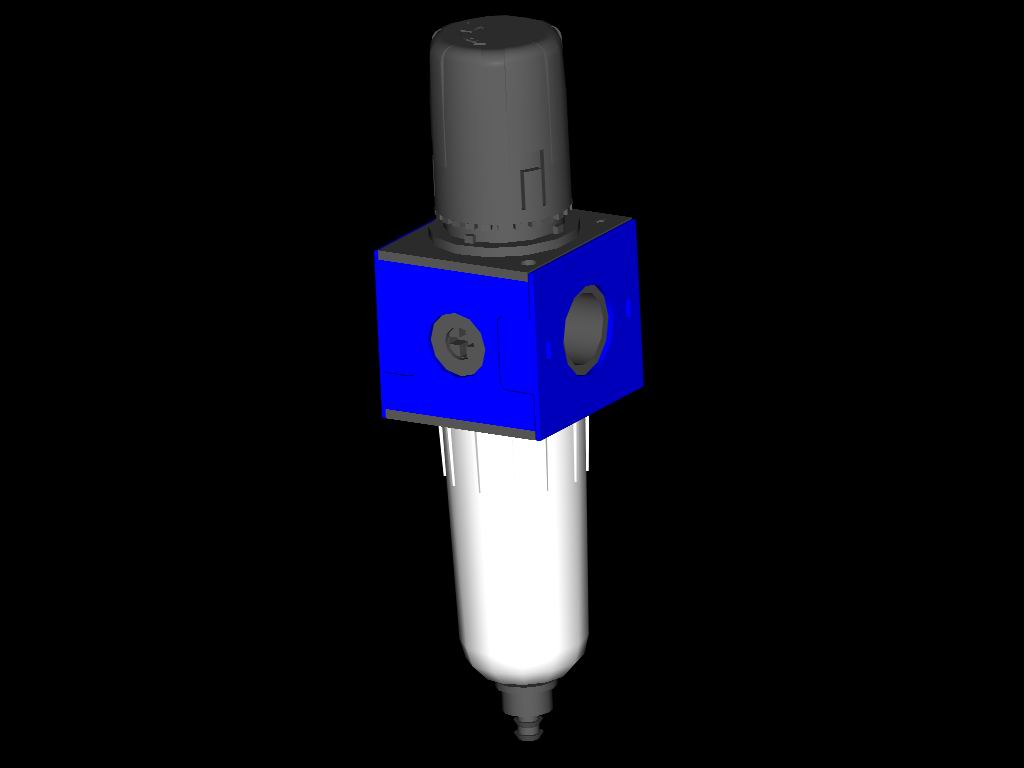

symbol

FR 3-08-30-S

AUTOCAD ver 14. DWG

JPG

ACIS - SAT

STEP

Мембранная система регуляции. (При повышении выходного давления выше уровня настройки, выходная линия через специалное отверстие в регуляторе соединяется с атмосферой.)
Эффективность фильтра: > 90%
Сброс конденсата при отсувствии давления
объём стакана: 22 cm3; Металлический кожух защиты по заказу (номер для заказа PR 3-00)
Установка: вертикально на трубопроводах или на стене; Кронштейны для крепления по заказу (номер для заказа STF 3 или STF 3A)

Номер для заказа	FR 3-08-30-S	FR 3-08-05-S
присоединения	G3/8"	G3/8"
Рабочая температура	не более +50°C	не более +50°C
Масса	0.35 kg	0.35 kg
Inlet pressure (p1)	0 ... 16 bar 0 ... 1.6 MPa	0 ... 16 bar 0 ... 1.6 MPa
Outlet pressure (p2)	0.5 ... 8 bar 0.05 ... 0.8 MPa	0.5 ... 8 bar 0.05 ... 0.8 MPa
Минимальная разница между входным и выходным давлением (p1 - p2)	0.2 bar 0.02 MPa	0.2 bar 0.02 MPa
Гистерезиз (p1 = 10 bar / p2 = 0 bar)	0.5	0.5
Гистерезиз (p1 = 10 bar / p2 = 8 bar)	0.4	0.4
Рекомендованный расход (p = 6 bar при 25 m/s)	850 Nl/min (не более 3200 Nl/min)	850 Nl/min (не более 3200 Nl/min)
Тонкость фильтрации	30 µm	5 µm

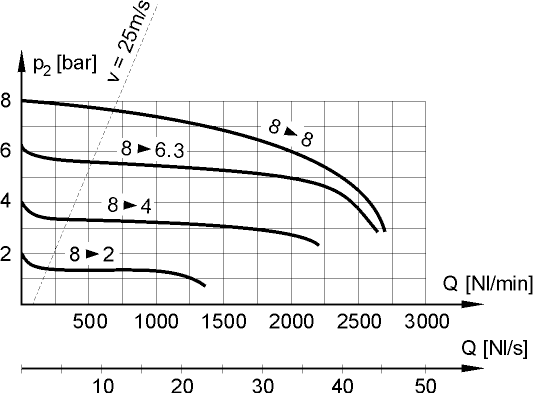

Расходы

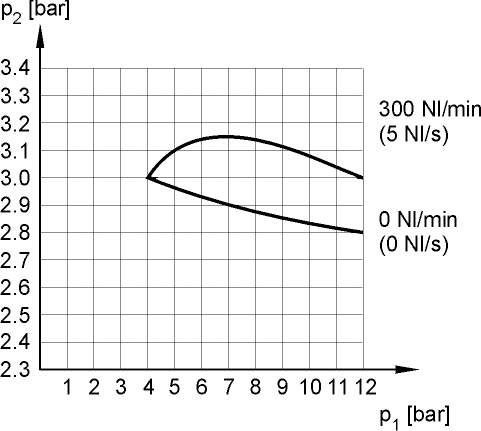

Колебание давления на выходе при колебании давления на входе

outlet pressure variation

Материалы

Mounting bracket, ring and manometer are bought separately.
