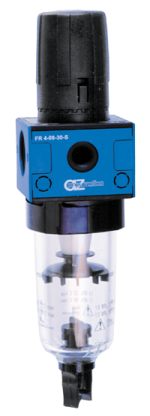

AZ Pneumatica. FR 4-08-30-S; FR 4-08-05-S

FR 4-08-30-S
FR 4-08-05-S

symbol

FR 4-08-30-S

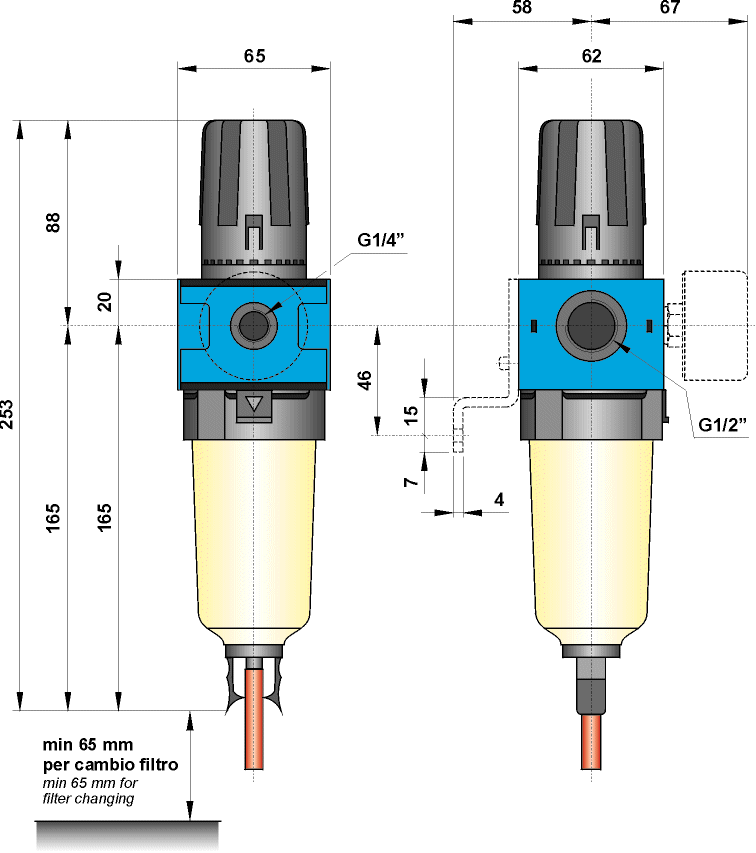

AUTOCAD ver 14. DWG

JPG

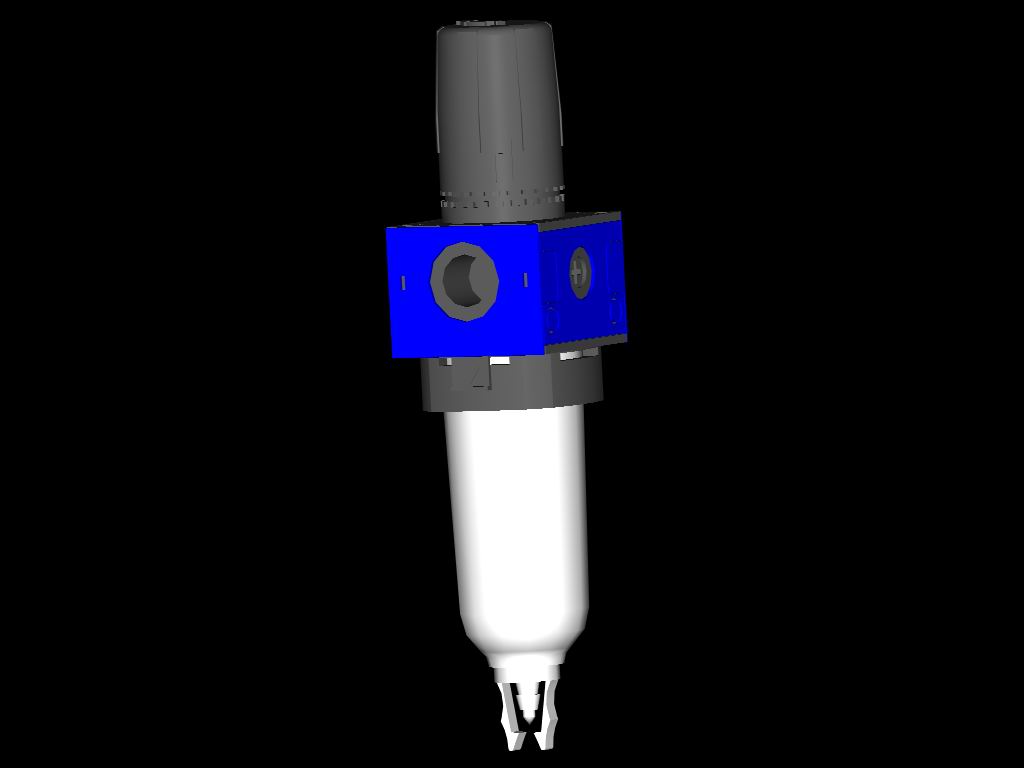

ACIS - SAT

STEP

Мембранная система регуляции. (При повышении выходного давления выше уровня настройки, выходная линия через специалное отверстие в регуляторе соединяется с атмосферой.)
Эффективность фильтра: 95%
Сброс конденсата при отсувствии давления
объём стакана: 57 cm3; Металлический кожух защиты по заказу (номер для заказа PR 4-00)
Установка: вертикально на трубопроводах или на стене; Кронштейны для крепления по заказу (номер для заказа STF 4)

Номер для заказа	FR 4-08-30-S	FR 4-08-05-S
присоединения	G1/2"	G1/2"
Рабочая температура	не более +50°C	не более +50°C
Масса	0.75 kg	0.75 kg
Входное давление (p1)	0 ... 16 bar 0 ... 1.6 MPa	0 ... 16 bar 0 ... 1.6 MPa
Выходное давление (p2)	0.5 ... 8 bar 0.05 ... 0.8 MPa	0.5 ... 8 bar 0.05 ... 0.8 MPa
Минимальная разница между входным и выходным давлением (p1 - p2)	0.2 bar 0.02 MPa	0.2 bar 0.02 MPa
Гистерезиз (p1 = 10 bar / p2 = 0 bar)	0.9	0.9
Гистерезиз (p1 = 10 bar / p2 = 8 bar)	0.7	0.7
Рекомендованный расход (p = 6 bar при 25 m/s)	1900 Nl/min (не более 3300 Nl/min)	1900 Nl/min (не более 3300 Nl/min)
Тонкость фильтрации	30 µm	5 µm

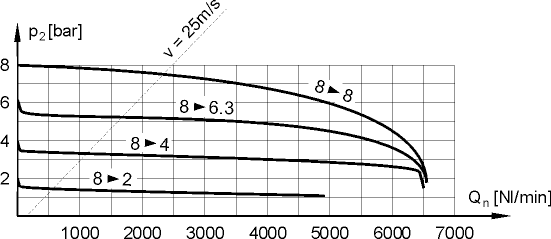

Расходы

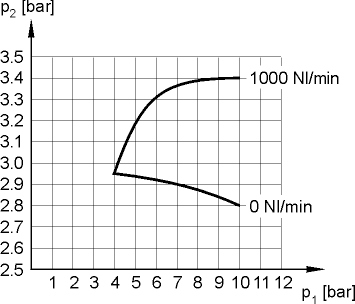

Колебание давления на выходе при колебании давления на входе

outlet pressure variation

Материалы

Mounting bracket and manometer are bought separately.
