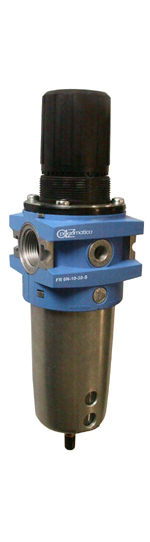

FR 6-10-30-S
FR 6-10-05-S

---

• Мембранная система регуляции. (При повышении выходного давления выше уровня настройки, выходная линия через специалное отверстие в регуляторе соединяется с атмосферой.)
• Эффективность фильтра: 96%
• Сброс конденсата при отсувствии давления
• объём стакана: 500 cm3; Металлический стакан

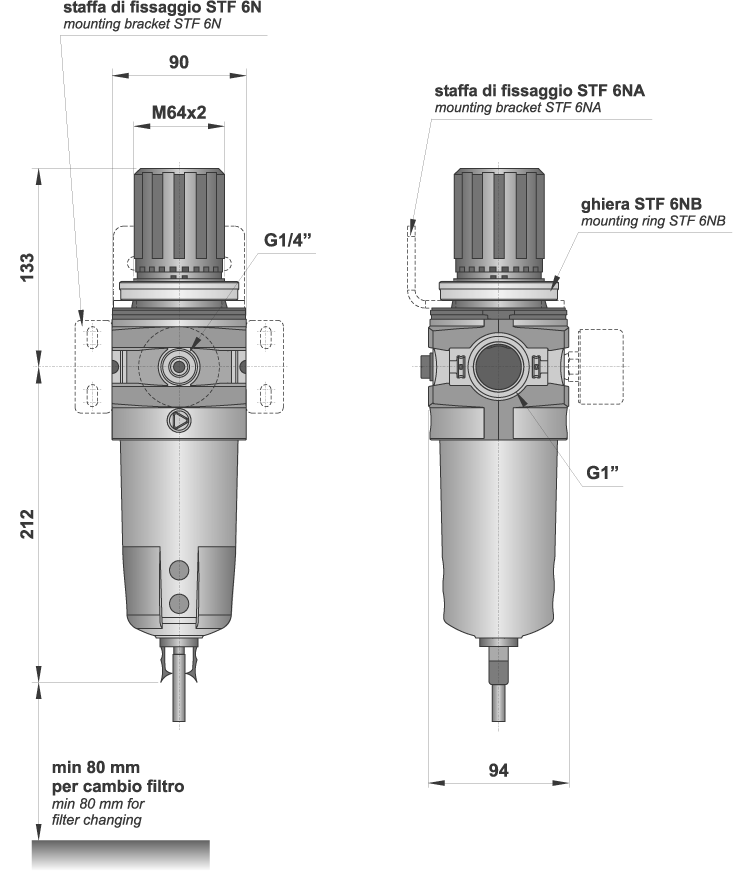

• Установка: вертикально на трубопроводах или на стене; Кронштейны для крепления по заказу (номер для заказа STF 6)

Номер для заказа	FR 6-10-30-S	FR 6-10-05-S
присоединения	G1"	G1"
Рабочая температура	не более +50°C	не более +50°C
Масса	2.8 kg	2.8 kg
Входное давление (p1)	0 ... 10 bar 0 ... 1 MPa	0 ... 10 bar 0 ... 1 MPa
Выходное давление (p2)	0.5 ... 10 bar 0.05 ... 1 MPa	0.5 ... 10 bar 0.05 ... 1 MPa
Минимальная разница между входным и выходным давлением (p1 - p2)	0.2 bar 0.02 MPa	0.2 bar 0.02 MPa
Гистерезиз (p1 = 10 bar / p2 = 0 bar)	0.6	0.6
Гистерезиз (p1 = 10 bar / p2 = 8 bar)	0.3	0.3
Рекомендованный расход (p = 6 bar при 25 m/s)	5000 Nl/min (не более 14000 Nl/min)	5000 Nl/min (не более 14000 Nl/min)
Тонкость фильтрации	30 µm	5 µm

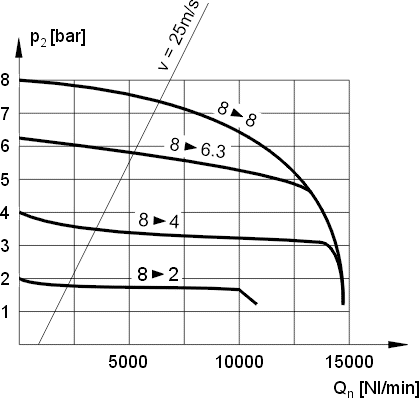

Расходы

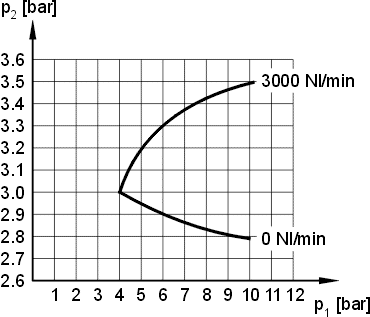

Колебание давления на выходе при колебании давления на входе





Материалы

• Корпус: алюминий
• Уплотнения: NBR
• Внутренные части: латунь и нержавеющая сталь
• Наружные части: пластмасс

Mounting bracket and manometer are bought separately.
