AZ Pneumatica. FR+L 2-08-25-S

FR+L 2-08-25-S

symbol

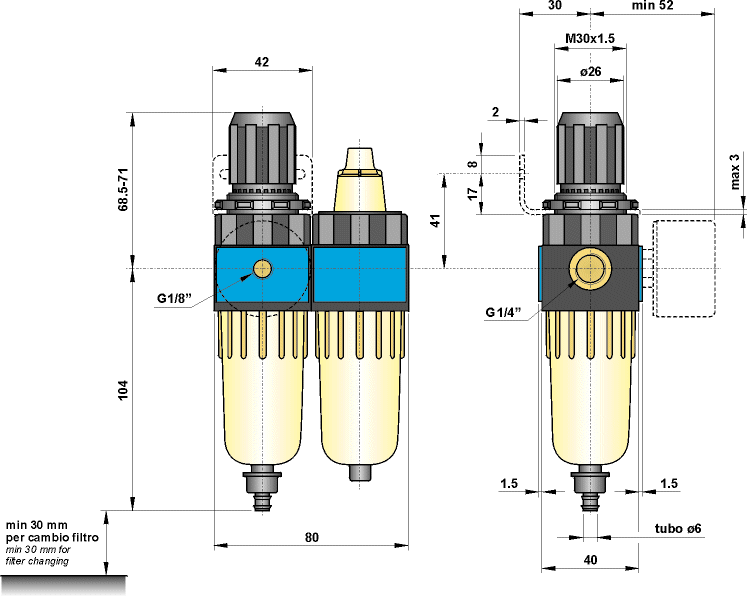

FR+L 2-08-25-S

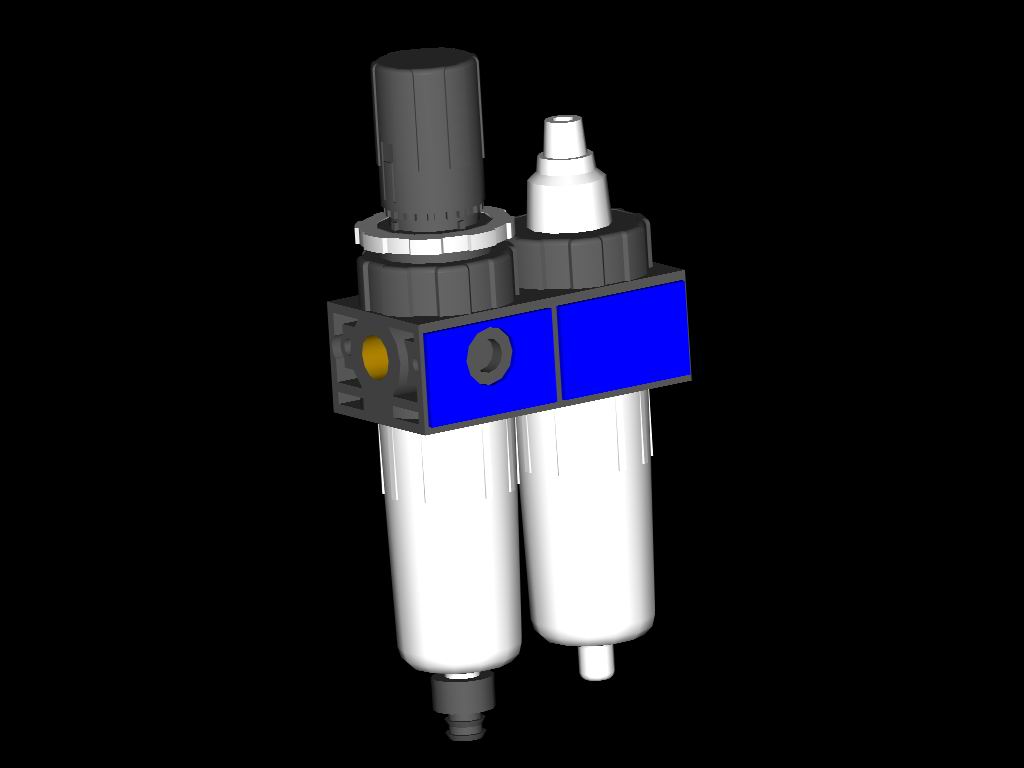

AUTOCAD ver 14. DWG

JPG

ACIS - SAT

STEP

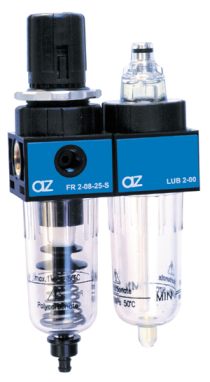

В блок входят: фильтр-регулятор и маслораспылитель
Эффективность фильтра: > 90%
Сброс конденсата при отсувствии давления; заполнение маслом только при отсувствии давления
объём стакана: 12 cm3 (конденсат), 35 cm3 (масло)
Установка: вертикально на трубопроводах или на стене; Кронштейны для крепления по заказу (номер для заказа STF 2)
Пластмассовый кожух защиты по заказу (номер для заказа PR 2-00)

Номер для заказа	FR+L 2-08-25-S
присоединения	G1/4"
Рабочая температура	не более +50°C
Масса	0.32 kg
Входное давление (p1)	0 ... 10 bar 0 ... 1 MPa
Выходное давление (p2)	0.5 ... 8 bar 0.05 ... 0.8 MPa
Минимальная разница между входным и выходным давлением (p1 - p2)	0.2 bar 0.02 MPa
Гистерезиз (p1 = 10 bar / p2 = 0 bar)	1.6
Гистерезиз (p1 = 10 bar / p2 = 8 bar)	0.6
Рекомендованный расход (p = 6.3 bar при 25 m/s)	550 Nl/min
Тонкость фильтрации	25 µm

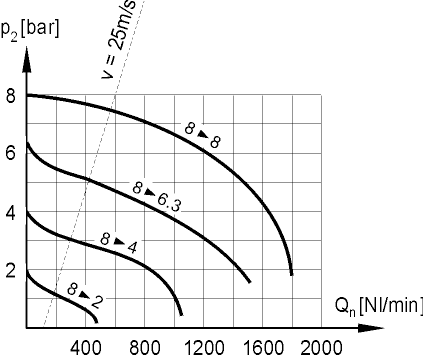

Расходы

Расходы

Материалы

Уплотнения: NBR
Пружины: нержавеющая сталь
Внутренные части: латунь, нержавеющая сталь и пластмасс
Стакан: поликарбонат

Mounting bracket and manometer are bought separately.
