AZ Pneumatica. FR+L 3-08-30-S

FR+L 3-08-30-S

symbol

FR+L 3-08-30-S

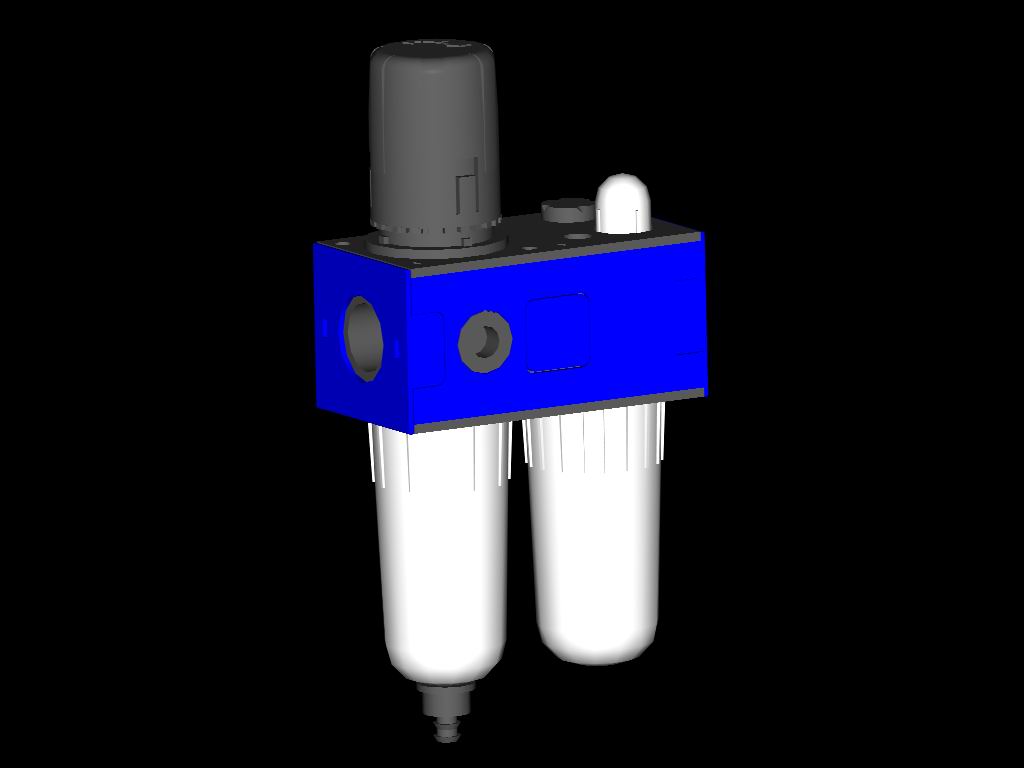

AUTOCAD ver 14. DWG

JPG

ACIS - SAT

STEP

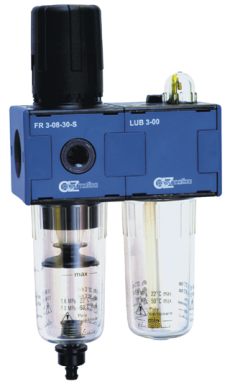

В блок входят: фильтр-регулятор и маслораспылитель
Эффективность фильтра: > 90%
Сброс конденсата при отсувствии давления; заполнение маслом только при отсувствии давления
объём стакана: 22 cm3 (конденсат), 45 cm3 (масло)
Установка: вертикально на трубопроводах или на стене; Кронштейны для крепления по заказу (номер для заказа STF 3)
Металлический кожух защиты по заказу (номер для заказа PR 3-00)

Номер для заказа	FR+L 3-08-30-S
присоединения	G3/8"
Рабочая температура	не более +50°C
Масса	0.75 kg
Входное давление (p1)	0 ... 16 bar 0 ... 1.6 MPa
Выходное давление (p2)	0.5 ... 8 bar 0.05 ... 0.8 MPa
Минимальная разница между входным и выходным давлением (p1 - p2)	0.2 bar 0.02 MPa
Гистерезиз (p1 = 10 bar / p2 = 0 bar)	0.5
Гистерезиз (p1 = 10 bar / p2 = 8 bar)	0.4
Рекомендованный расход (p = 6 bar при 25 m/s)	680 Nl/min
Тонкость фильтрации	30 µm

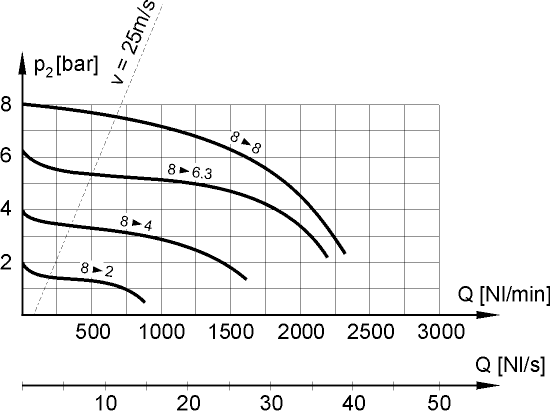

Расходы

Расходы

Материалы

Корпус: алюминий
Уплотнения: NBR
Пружины: нержавеющая сталь
Внутренные части: латунь и нержавеющая сталь
Наружные части: пластмасс
Стакан: поликарбонат

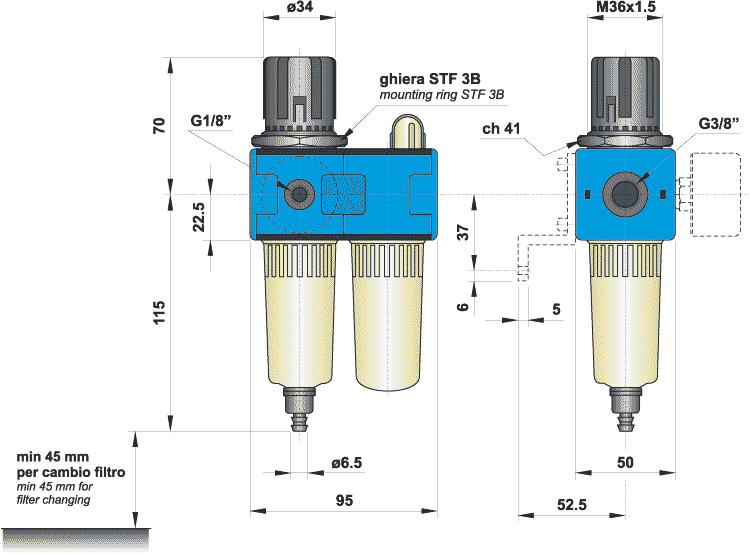

Mounting bracket, ring and manometer are bought separately.
