REG 6-10

---

• Мембранная система регуляции. При повышении выходного давления выше уровня настройки, выходная линия через специалное отверстие в регуляторе соединяется с атмосферой.

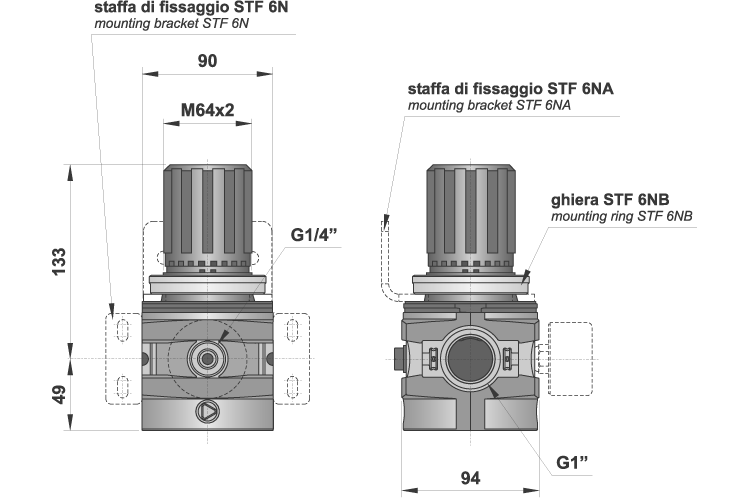

• Установка на трубопроводах или на панели; кронштейн для крепленияs по заказу (номер для заказа STF 6)

номер для заказа	REG 6-10
присоединения	G1"
Рабочая температура	не более +60°C
Масса	1.8 kg
Входное давление (p1)	0 ... 16 bar 0 ... 1.6 MPa
Выходное давление (p2)	0.5 ... 10 bar 0.05 ... 1 MPa
Минимальная разница между входным и выходным давлением (p1 - p2)	0.2 bar 0.02 MPa
Гистерезиз (p1 = 10 bar / p2 = 0 bar)	0.6
Гистерезиз (p1 = 10 bar / p2 = 8 bar)	0.2
Рекомендованный расход (p = 6 bar при 25 m/s)	5000 Nl/min
Маскимальный расход (p1 = 10 bar; p2 = 6.3 bar; падение давления = 1 bar)	13500 Nl/min

Расходы







Колебание давления на выходе при колебании давления на входе





Материалы

• Корпус: алюминий
• Уплотнения: NBR
• Spring: нержавеющая сталь
• Внутренние части: латунь и нержавеющая сталь
• Наружные части: пластмасс

Mounting bracket and manometer are bought separately.
