ALESAGGI 32, 40, 50

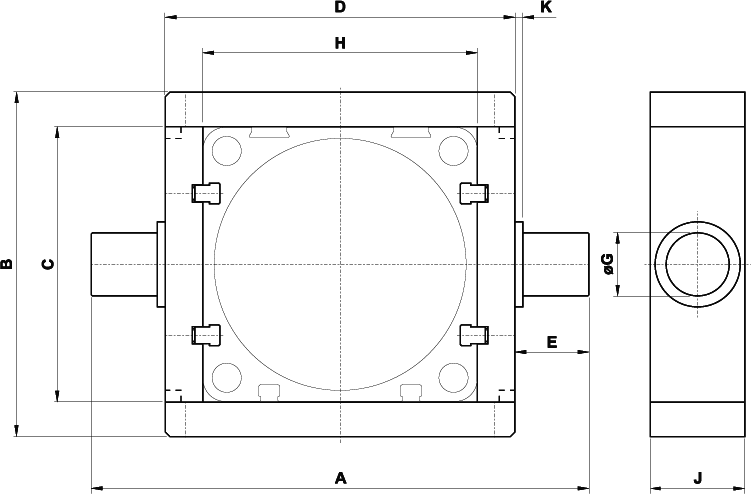

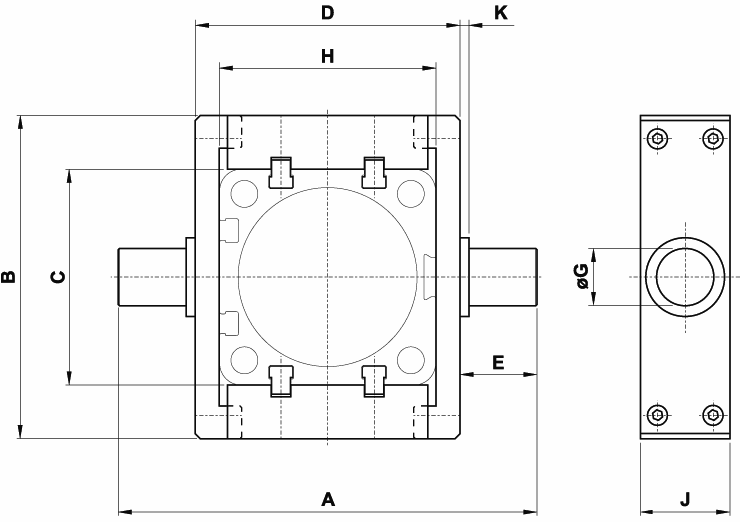

sigla	per alesaggio	A	B	C	D	E	G	H	J	K
CIN032	32	87	65	44.5	52	17.5	12	45	25	2
CIN040	40	105	74.8	50.5	62	21.5	16	51	25	2.5

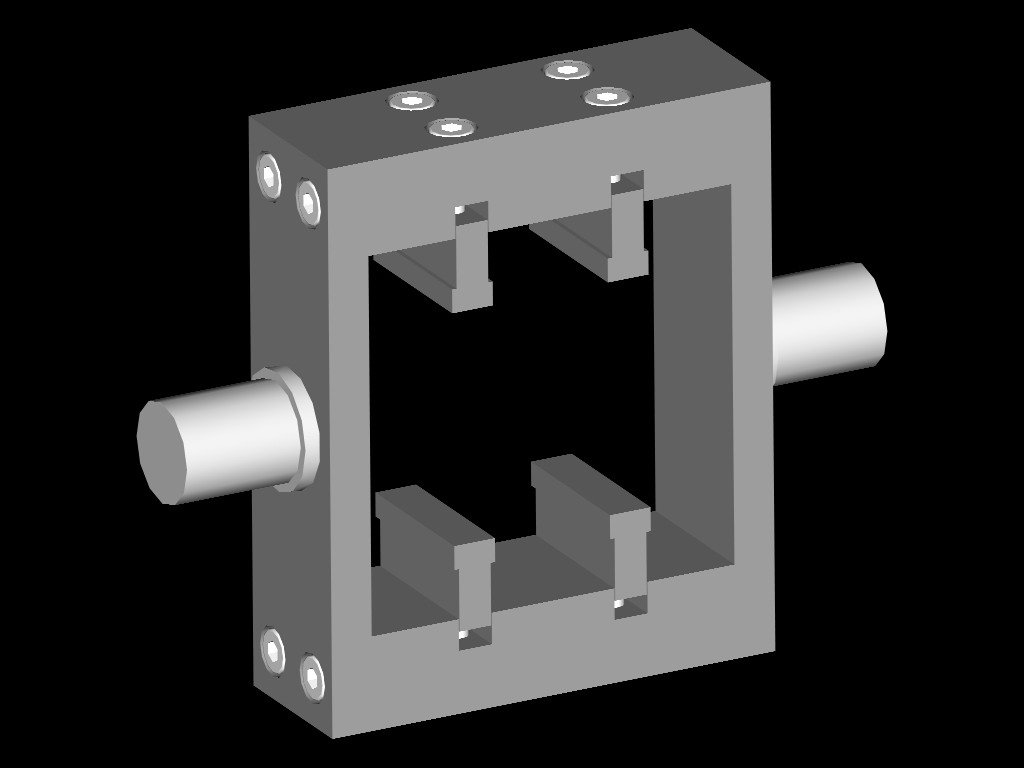

CIN050	50	117	90.3	60.3	74	21.5	16	60.8	25	2.5
CIN063	63	136	94.5	70.5	91	22.5	20	70	30	2.5
CIN080	80	156	109.3	87.5	111	22.5	20	87	30	2.5
CIN100	100	195	134	106.6	129	33	25	106	40	2.5
CIN125	125	223	160	132.6	157	33	25	132	40	2.5

model	AUTOCAD ver 14. DWG	JPG	ACIS - SAT	STEP

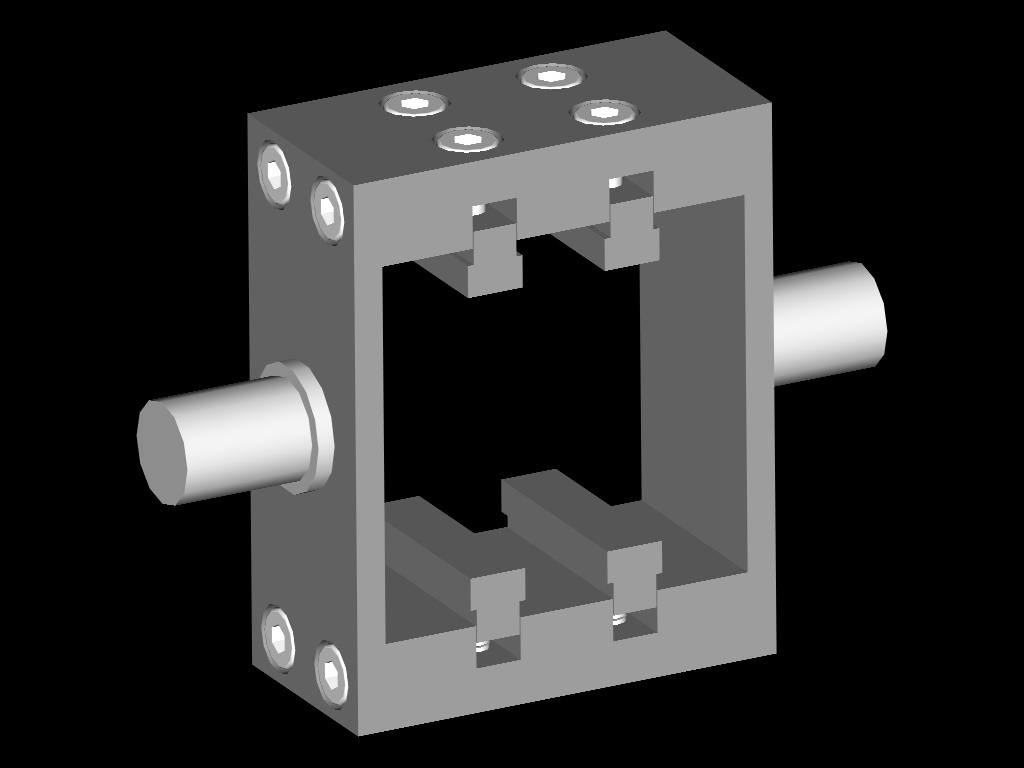

CIN032

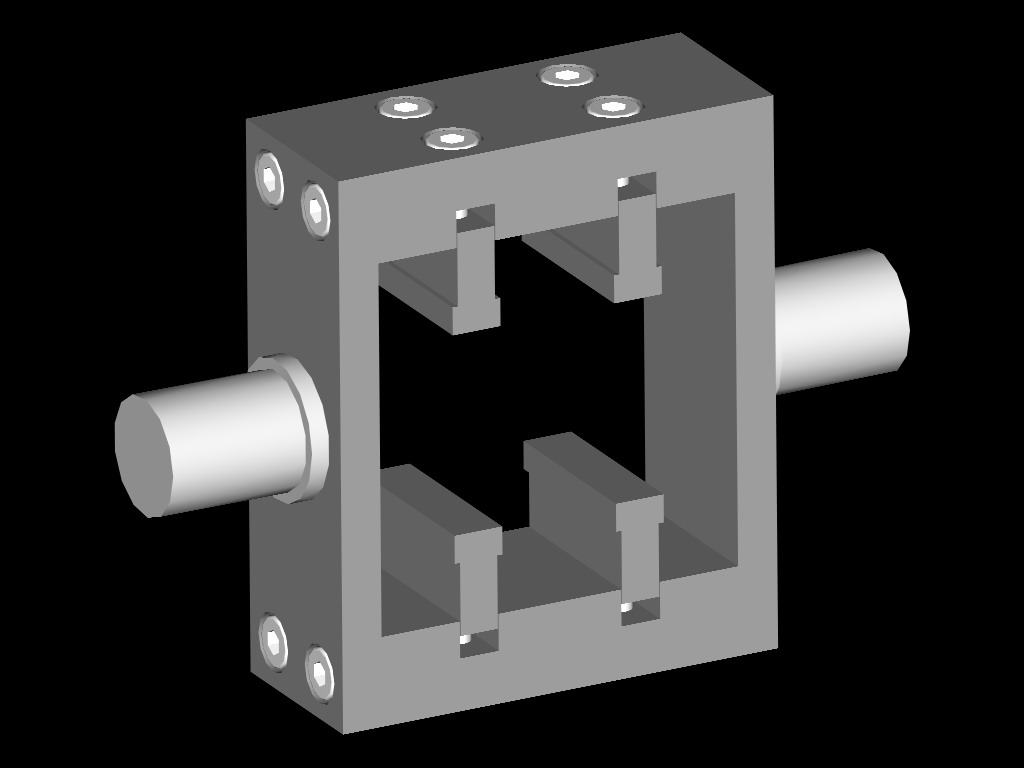

CIN040
CIN050

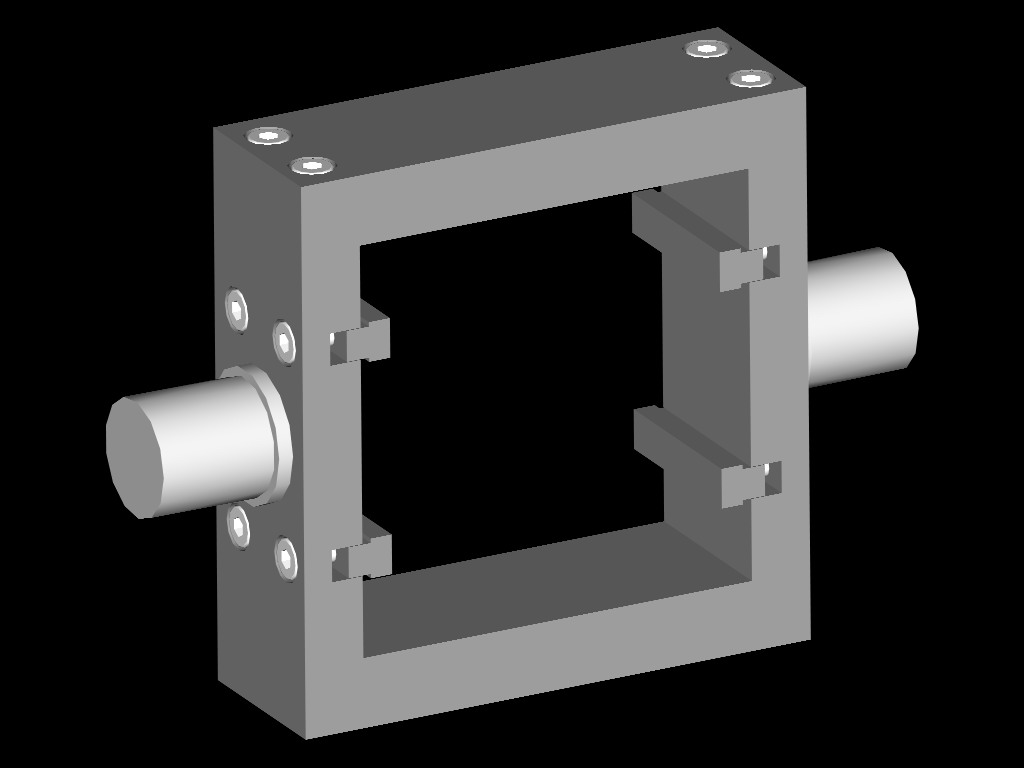

CIN063

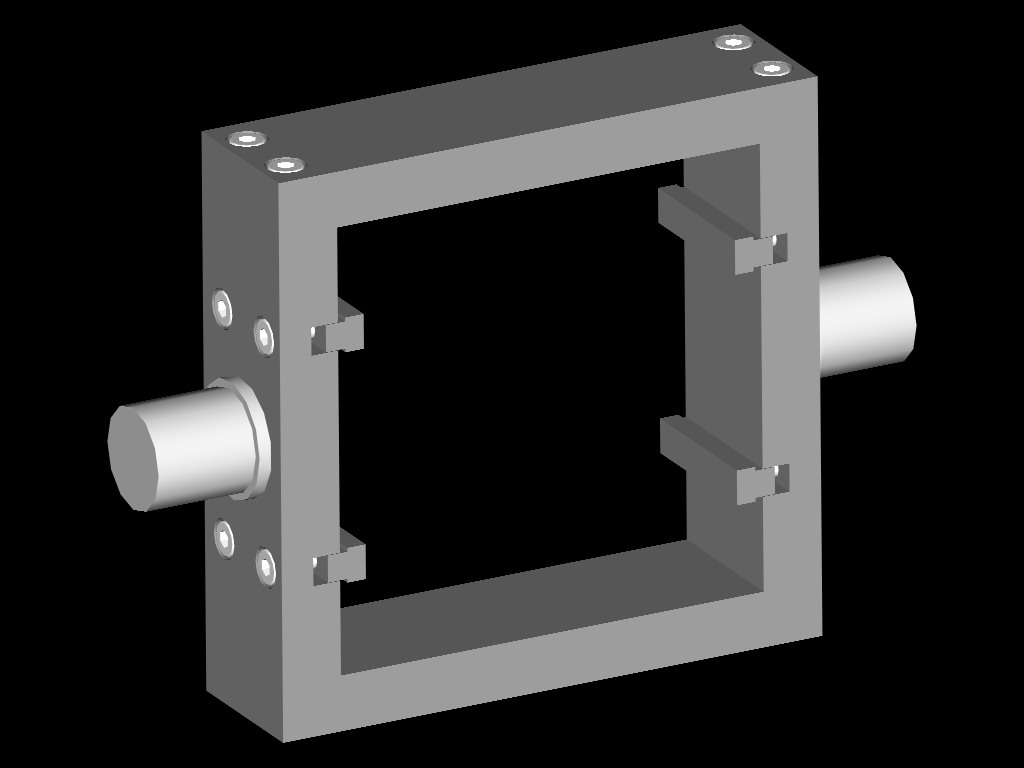

CIN080
CIN100

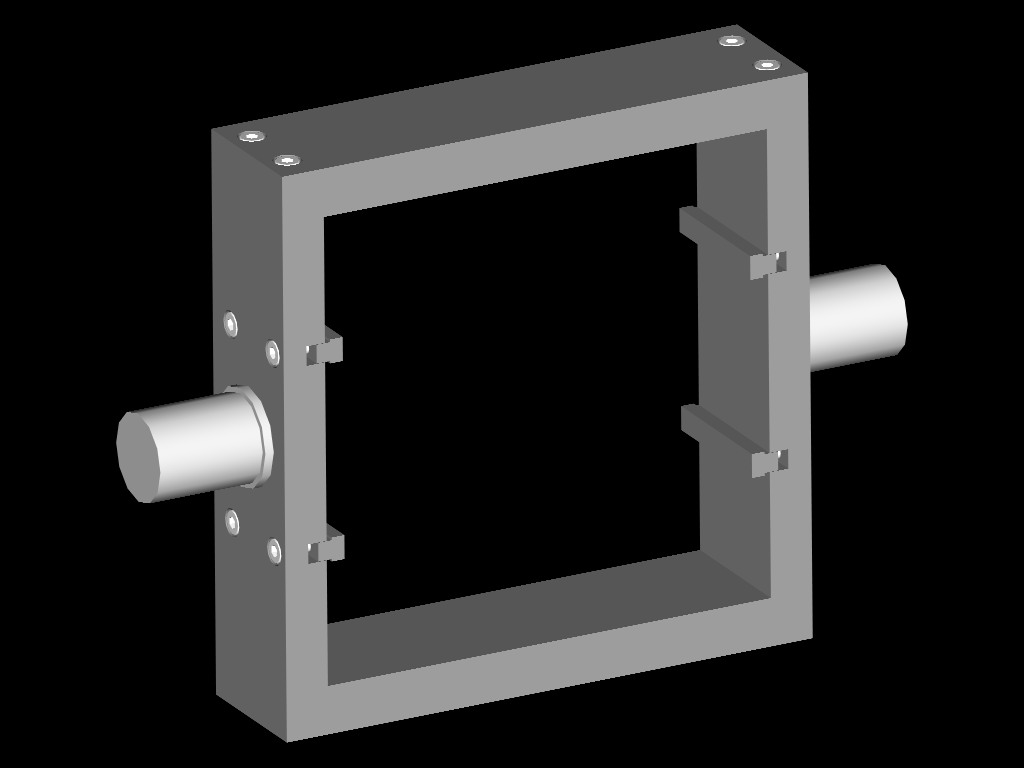

CIN125

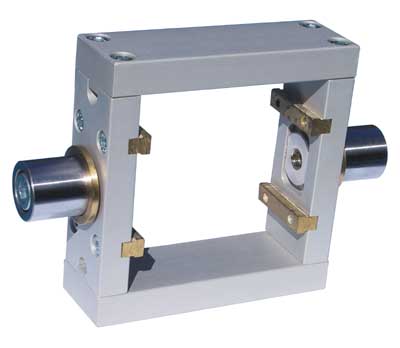

Questa cerniera intermedia può essere montata solo su cilindri a tubo tondo con tiranti. Al momento dell'ordine dei cilindri specificare chiaramente questa caratteristica, fornendo anche precise indicazioni riguardo alla posizione di montaggio della cerniera sul cilindro.

This fixing element can be mounted only on a cylinder with round barrel and tie-rods. The request for cylinders with tie-rods must be clearly specified on the order. On the order please specify also the position where the fixing element should be mounted on the cylinder.

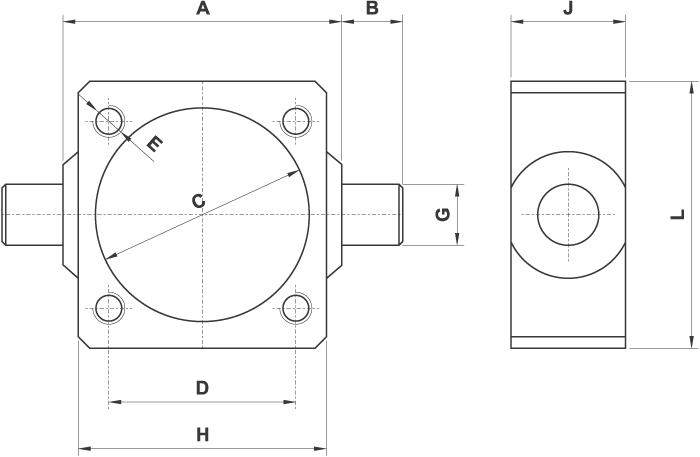

sigla	per alesaggio	A	B	C	D	E	G	H	J	L

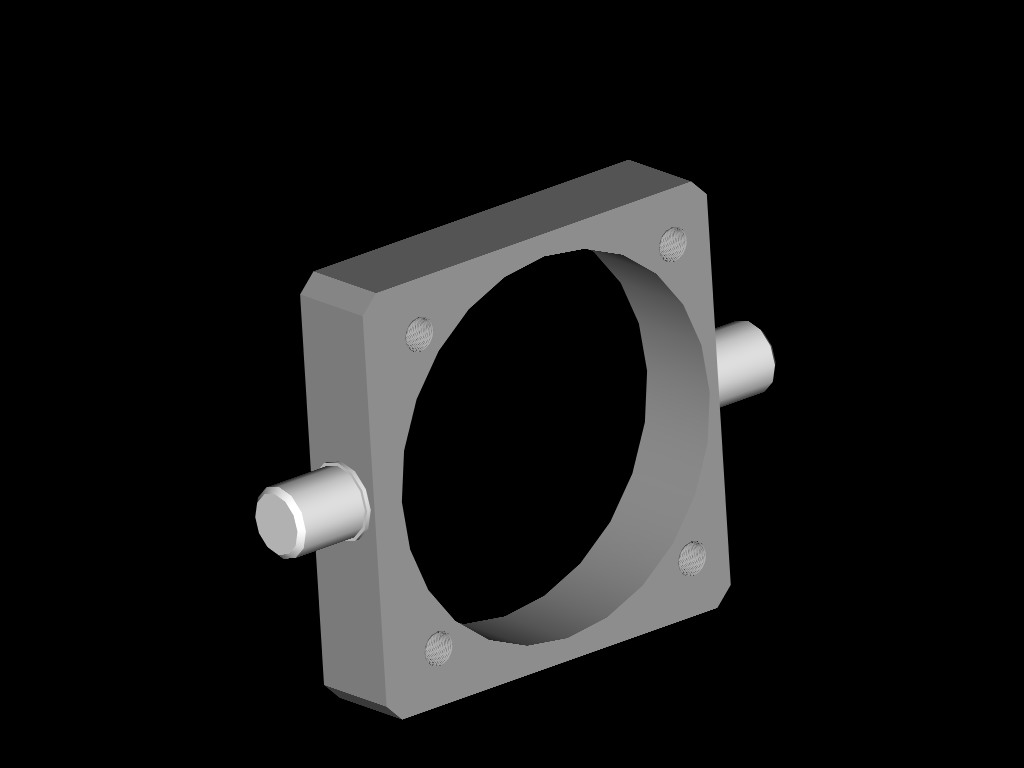

CSIS160TI	160	200	32	ø170	140	M16	ø32	190	40	190

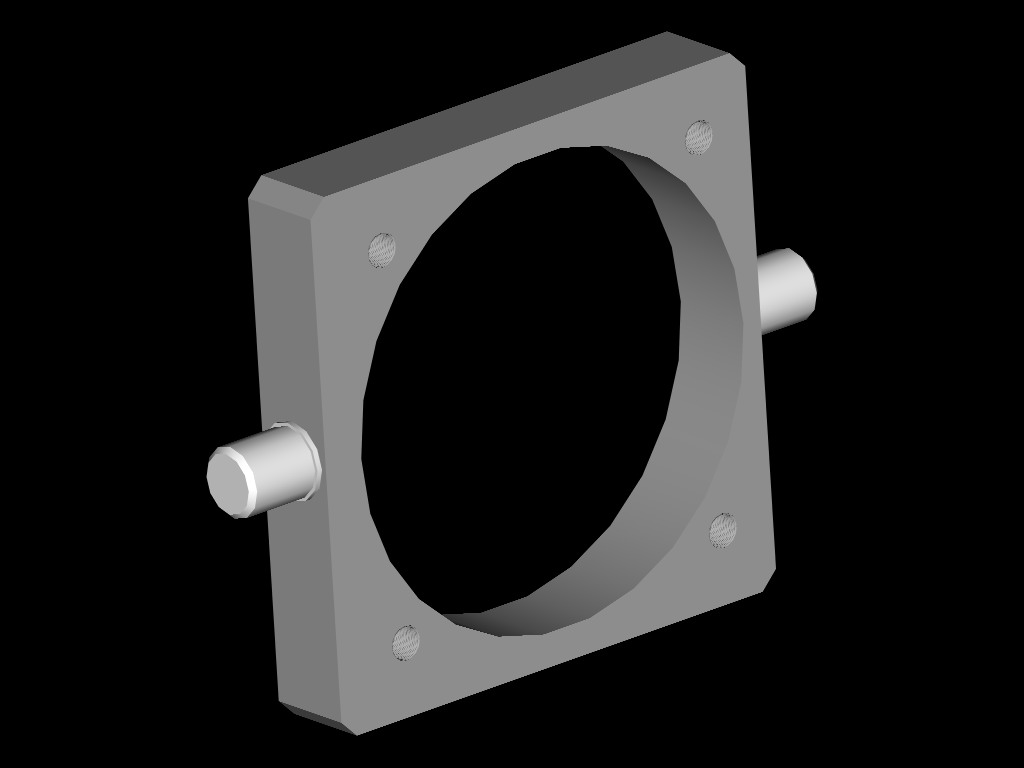

CSIS200TI	200	250	32	ø211	175	M16	ø32	240	40	240

model	AUTOCAD ver 14. DWG	JPG	ACIS - SAT	STEP
CSIS160TI
CSIS200TI

Questa cerniera intermedia può essere montata solo su cilindri a tubo tondo con tiranti.
ATTENZIONE: La cerniera intermedia regolabile, anche se ben fissata sul cilindro, a motivo del carico può scivolare e causare spiacevoli inconvenienti. Per evitare tutto ciò si consiglia di usare una cerniera intermedia fissa!

This fixing element can be mounted only on a cylinder with round barrel and tie-rods. ATTENTION: This adjustable intermediate trunnion, even if it is correctly mounted on the cylinder, because of the weight can move and cause very serious injury. To avoid this danger it is better to use a fixed intermediate trunnion!

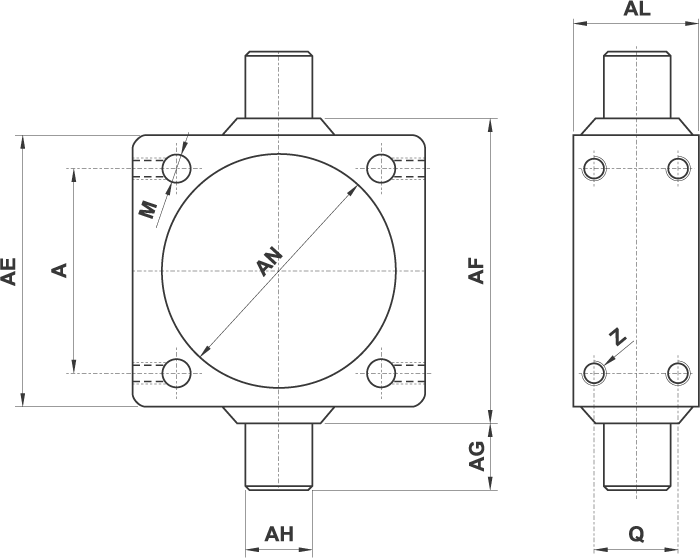

sigla	per alesaggio	A	AE	AL	AH	AG	AF	AN	M	Q	Z
26.327.2N	160	140	190	40	ø32	32	200	ø171	ø16.25	18	M12
26.328.2N	200	175	240	40	ø32	32	250	ø211	ø16.25	18	M12
