AZ Pneumatica. PEDALE CON MICROVALVOLA 5/2, racc. autom. ø4 - valvola in posizione arretrata

PEDALE CON MICROVALVOLA 5/2, racc. autom. ø4 - valvola in posizione arretrata - senza protezione

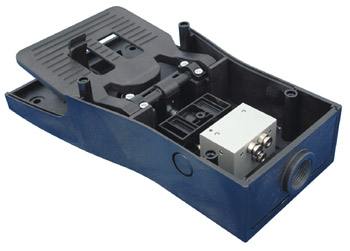

foto chiusa foto aperta

disegno

Colore della copertura: GIALLO

Codice	Sigla	Descrizione	Simbolo
08.327.4N	PEDS 504 MA	Pedale 5/2 tubo ø4 - monostabile senza protezione
08.328.4N	PEDS 504 BA	Pedale 5/2 tubo ø4 - bistabile senza protezione
08.329.4N	PEDS 504 SA	Pedale 5/2 tubo ø4 - monostabile senza protezione, con fermo di sicurezza*
08.330.4N	PEDS 504 BSA	Pedale 5/2 tubo ø4 - bistabile senza protezione, con fermo di sicurezza*

* Fermo di sicurezza: Per azionare la valvola è necessario premere il pedale a fondo con l'intera superficie della scarpa, onde evitare azionamenti accidentali.

La posizione arretrata della valvola permette di utilizzare un multitubo che maschera i singoli tubi di connessione, con un migliore risultato estetico.

dati tecnici
