AZ Pneumatica. MINIPEDALE

MINIPEDALE

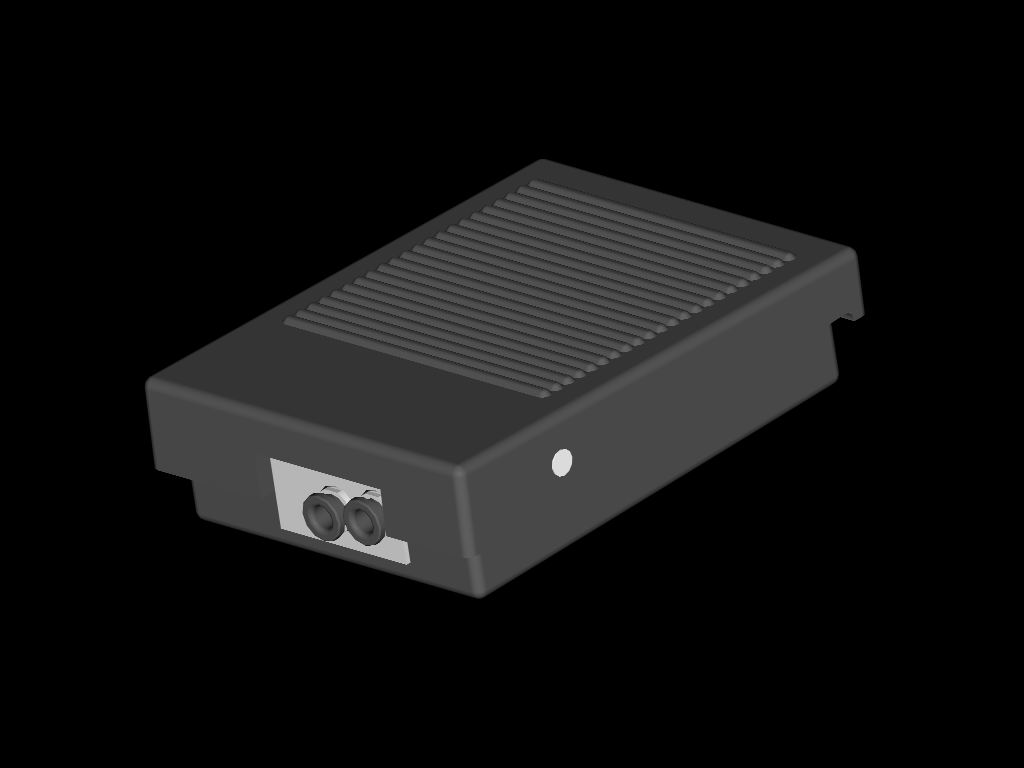

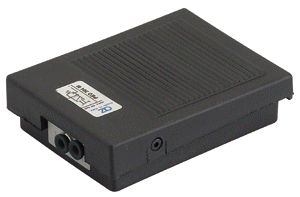

Pedale monostabile con microvalvola 3/2 NC
PED 304 M

simbolo

Attacchi: raccordi automatici per tubo ø4
Portata nominale a 6 bar: 100 Nl/min
Involucro: materiale plastico antiurto

AUTOCAD ver 14. DWG

JPG

ACIS - SAT

STEP

Pedale monostabile con microvalvola 3/2 NA
PED 314 M

PED 304 M

Attacchi: raccordi automatici per tubo ø4
Portata nominale a 6 bar: 100 Nl/min
Involucro: materiale plastico antiurto

AUTOCAD ver 14. DWG	JPG	ACIS - SAT	STEP

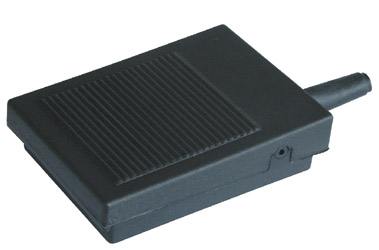

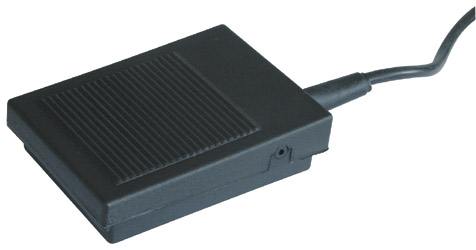

PEDALE ELETTRICO con cavo 2 m
01.158.2

PEDALE ELETTRICO senza cavo
01.159.2

foto simbolo
