AZ Pneumatica. PEDALE CON VALVOLA A SPOLA 5/2 G1/4” - valvola in posizione arretrata

PEDALE CON VALVOLA A SPOLA 5/2 G1/4” - valvola in posizione arretrata - senza protezione

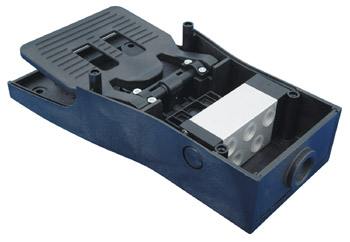

foto chiusa foto aperta

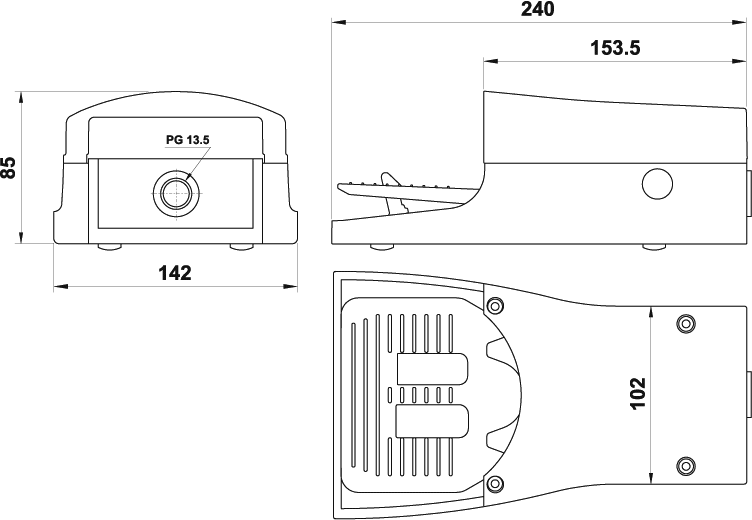

disegno

Colore della copertura: GIALLO

Codice	Sigla	Descrizione	Simbolo
01.139.4N	PEDS 502 MA	Pedale 5/2 1/4” monostabile senza protezione
01.140.4N	PEDS 502 BA	Pedale 5/2 1/4” bistabile senza protezione
01.141.4N	PEDS 502 SA	Pedale 5/2 1/4” monostabile senza protezione, con fermo di sicurezza*
01.142.4N	PEDS 502 BSA	Pedale 5/2 1/4” bistabile senza protezione, con fermo di sicurezza*

* Fermo di sicurezza: Per azionare la valvola è necessario premere il pedale a fondo con l'intera superficie della scarpa, onde evitare azionamenti accidentali.

La posizione arretrata della valvola permette di utilizzare un multitubo che maschera i singoli tubi di connessione, con un migliore risultato estetico.
