logo PEDALE CON MICROVALVOLA 3/2 NC, raccordi automatici tubo ø4

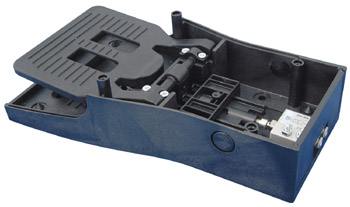

foto chiusa foto aperta

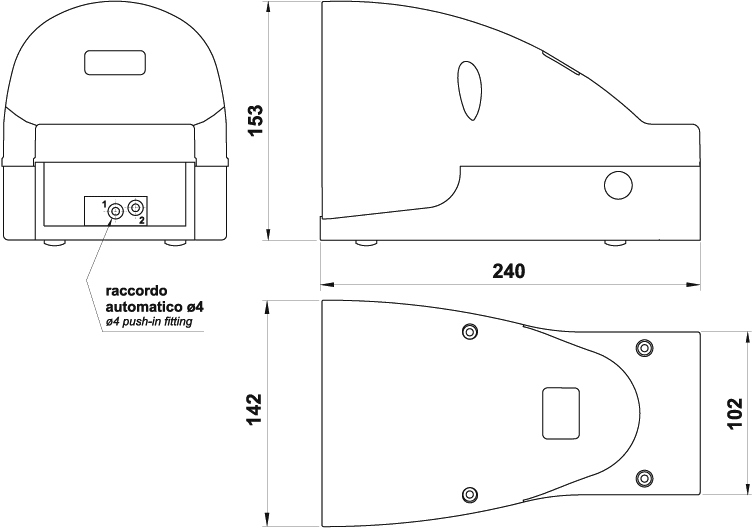

disegno





Colore della copertura: GIALLO





Codice
Sigla
Descrizione
Simbolo
08.197.4N
PEDN 304 M
Pedale 3/2 NC tubo ø4 - monostabile con protezione
simbolo
08.198.4N
PEDN 304 B
Pedale 3/2 NC tubo ø4 - bistabile con protezione
simbolo
08.207.4N
PEDN 304 S
Pedale 3/2 NC tubo ø4 - monostabile con protezione e fermo di sicurezza*
simbolo
08.209.4N
PEDN 304 BS
Pedale 3/2 NC tubo ø4 - bistabile con protezione e fermo di sicurezza*
simbolo

* Fermo di sicurezza: Per azionare la valvola è necessario premere il pedale a fondo con l'intera superficie della scarpa, onde evitare azionamenti accidentali.
