logo UnitÓ di guida tipo H per microcilindri ISO 6432

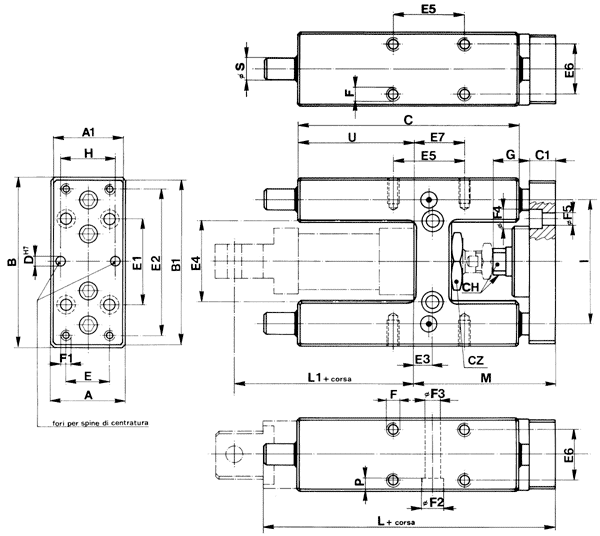

disegno


° CIL A A1 B B1 C C1 CH CZ D E E1 E2 E3 E4 E5 E6 E7 F F1 F2 F3 F4 F5 G H I L L1 M P S U
12 30 27 65 63 75 10 8 19 4 15 32 54 6.5 24 32.5 22 11 M4 M4 8.5 5.1 7.5 4.5 12 15 46 130 53 51 5.5 8 37
16 60
20 34 32 79 76 108 12 12 27 6 20 40 68 8.5 38 32.5 23 15 M6 M5 10.5 6.5 9 5.5 22 20 58 159 71 65 6.5 10 58
25 34 32 79 76 108 12 12 27 6 20 40 68 8.5 38 32.5 23 15 M6 M5 10.5 6.5 9 5.5 17 20 58 159 76 65 6.5 10 58
