KIT unitÓ di guida
KIT for guiding units

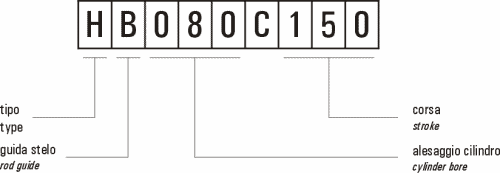

codifica




Tipo [type]
H : tipo "H"
U : tipo "U"
Guida stelo [rod guide]
B : bronzine [sintered bronze]
S : cuscinetti a rotolamento [linear ball bearings]


UnitÓ di guida tipo U per microcilindri ISO 6432
UnitÓ di guida tipo U per cilindri ISO 6431
UnitÓ di guida tipo H per microcilindri ISO 6432
UnitÓ di guida tipo H per cilindri ISO 6431





DATI TECNICI




 alesaggi
12*
16
20253240506380100
corse50xxxxxxxxx
100xxxxxxxxx
150   xxxxxx
160xxx
200xxxxxxxxx
250xxxxxxxxx
300   xxxxxx
400   xxxxxx
500   xxxxxx

* L'unitÓ di guida per l'alesaggio 12 si utilizza anche per l'alesaggio 16. Il codice rimane quello dell'alesaggio 12.


Materiali

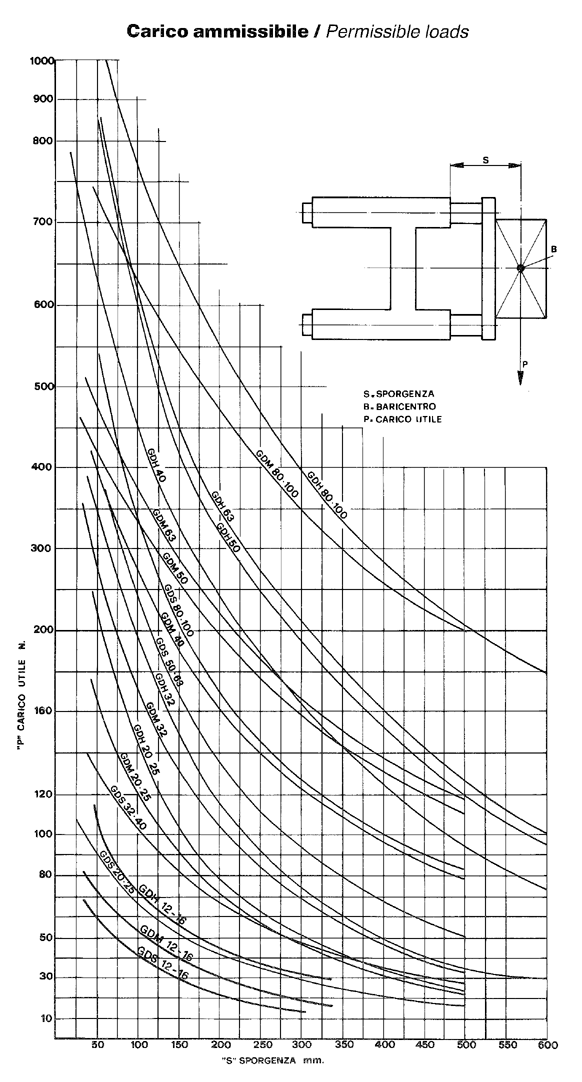

grafico carico ammissibile
