logo UnitÓ di guida tipo U per cilindri ISO 6431

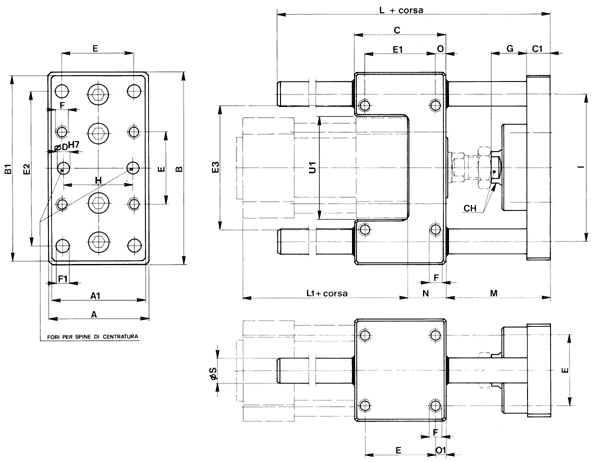

disegno


° CIL A A1 B B1 C C1 D E E1 E2 E3 F F1 G H I L L1 M N O O1 S CH U1
32 48 45 100 90 48 12 6 32.5 32.5 78 58 M6 6.5 20 31 74 106 94 54 17 7.8 7.8 12 13 48
40 56 50 106 105 58 12 6 38 38 84 64 M6 6.5 22 36 80 117 105 55 21 10 10 12 15 54
50 66 60 125 124 59 15 6 46.5 46.5 100 80 M8 9 23 45 96 129 106 68 25 6.3 6.3 16 21 67
63 76 70 132 125 76 15 6 56.5 56.5 105 95 M8 9 23 45 104 146 121 68 25 9.8 9.8 16 21 76
80 98 90 165 155 90 18 6 72 50 130 130 M10 11 30 56 130 170 128 78 34 20 9 20 27 97
100 118 110 185 175 110 18 6 89 70 150 150 M10 11 30 56 150 190 138 78 39 20 10.5 20 27 117
